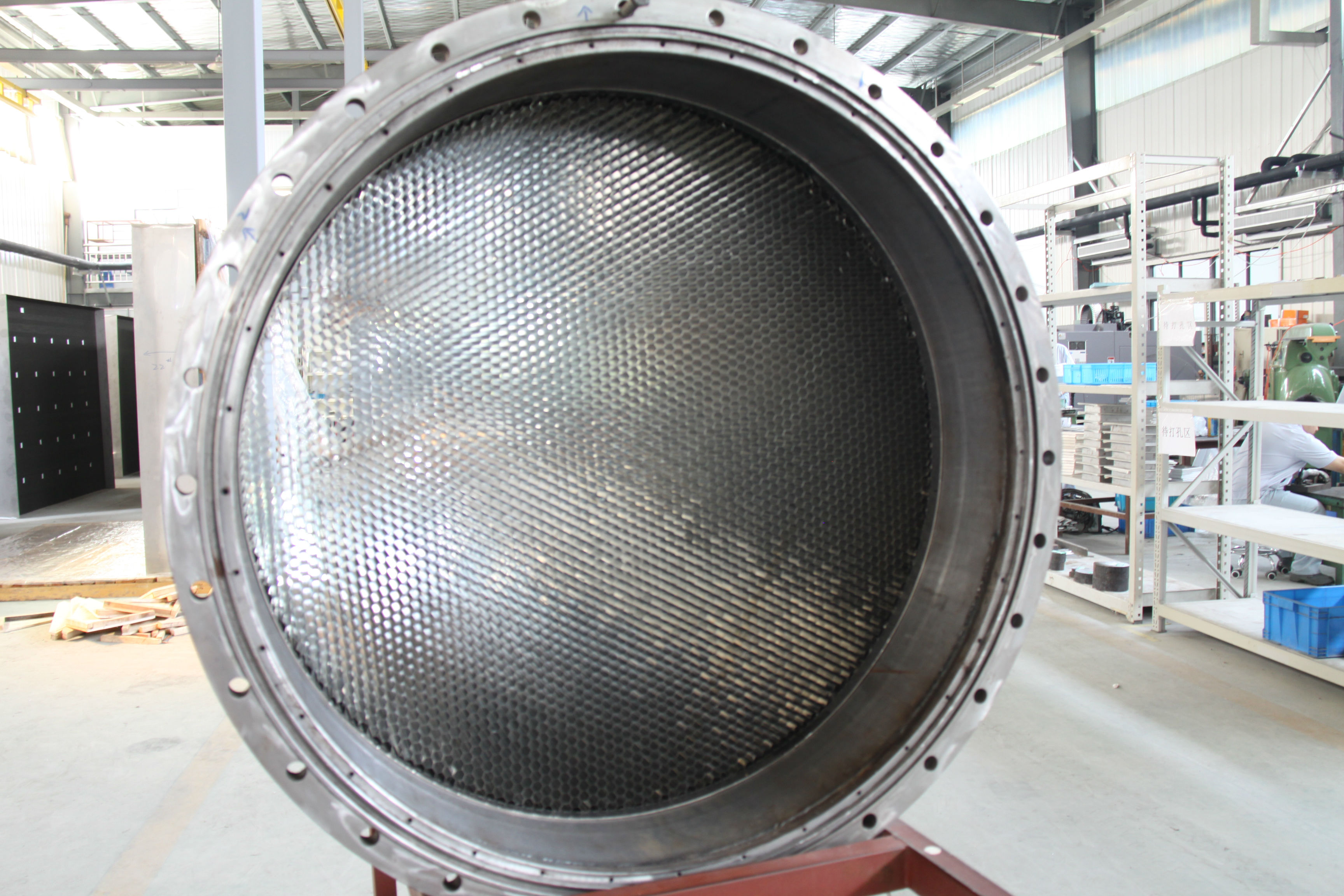

“風洞蜂窩器”是尖端技術創新的流場測試和分析的重要設備。我公司通過不斷創新制造工藝技術，采用先進制造技術和質量控制，開發出了符合國際先進技術和質量要求的金屬蜂窩器(anderFS)，不僅具有重量輕、強度高，且通過蜂窩器疏直高品質的流場，流場疏直均勻和滿足不同流場流速的特點，已被國內外風洞、水洞設計制造公司和研究機構用于發動機測試、飛行器測試、汽車測試等各個領域。
合理的疏直器結構及蜂窩芯格長/細比選擇；
擁有自主知識產權的激光自動拼焊工藝，獨特的模具設計；
優化產品制造工藝，保證產品質量，優化產品生產成本；
提供完善的安裝建議，及現場服務。
-
技術參數
蜂窩規格
芯格尺寸
3.2
4.2
5
5.6
6.4
10
12.6
16
30
材料厚度
0.13
0.13
0.13
0.13
0.13
0.15
0.15
0.2
0.2
最大芯格長度
64
63
75
90
115
200
160
600
450
長細比
12.5~20
9.5~15
15
8~16
7.8~15
8~15
7.1~15
37.5
12.7~15
蜂窩材料
材 料
類 型
SUS304
奧氏體型不銹鋼
SUS430
鐵素體型不銹鋼
注: 可根據客戶特殊要求選擇其他材料
最大外形規格

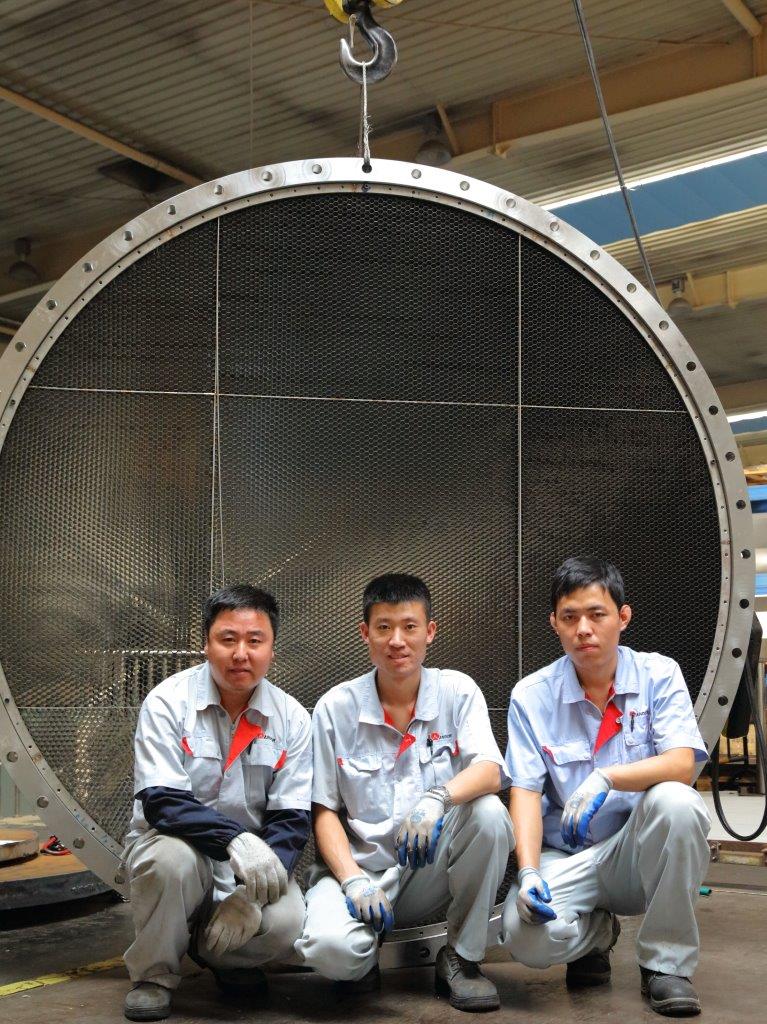

矩形 — 2200×2300
圓形 — Φ2200
邊框材料

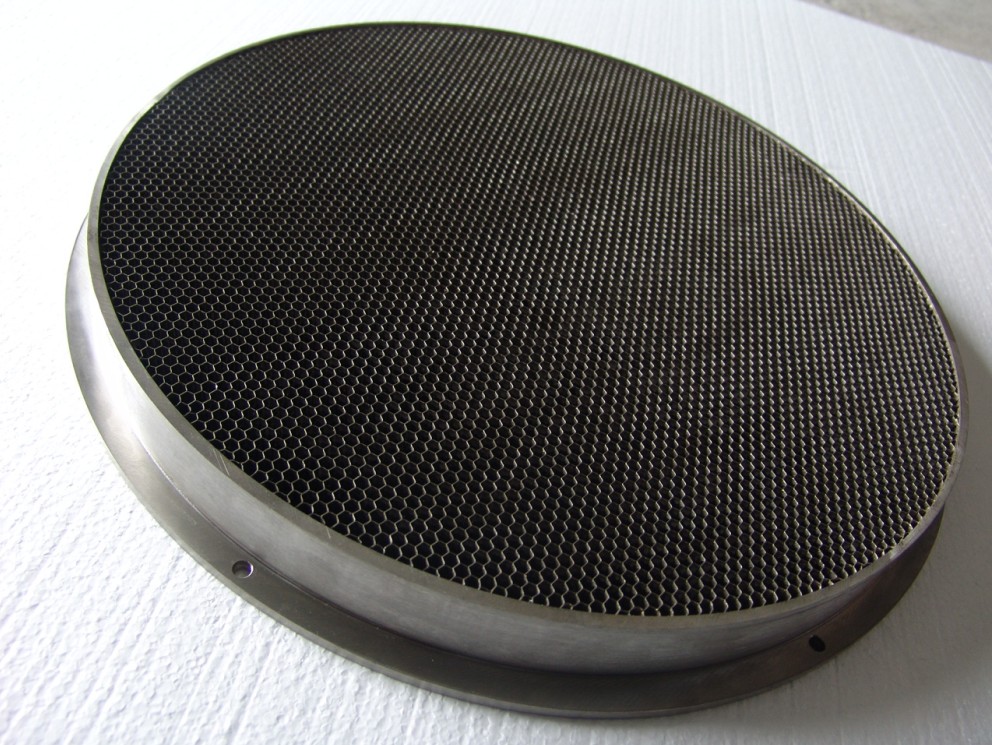

通常情況下，單個蜂窩塊或整個蜂窩器的外圍有邊框結構，以便保護蜂窩，同時利于蜂窩塊之間的連接或整個蜂窩器與安裝通道之間的連接，其厚度見下表：
材 料
厚 度
SUS304
1
1.5
2
2.5
3
4
SUS430
1
1.5
2
2.5
3
4
注：可根據客戶特殊要求選擇其他材料及厚度
HoneycombSpec.(mm)
Cell Size
3.2
4.2
5
5.6
6.4
10
12.6
16
30
Foil Thickness
0.13
0.13
0.13
0.13
0.13
0.15
0.15
0.2
0.2
Max. Cell Length
64
63
75
90
115
200
160
600
450
L/D
12.5~20
9.5~15
15
8~16
7.8~15
8~15
7.1~15
37.5
12.7~15
